 개 요 |
 |
 배관 내에 흐르는 유체의 온도변화에 따른 배관의 팽창과 수축, 기계설비에 의한 진동 및 지진에 의한 배관라인의
변위 등으로 배관라인에 가해지는 외부 가진력을 흡수하여 배관을 보호하고 사고발생을 방지하고자 익스펜션 조인트를
설치하고 있다.
| 특 성 |
|
|
외형적 특성 |
|
축 방향 변위흡수 |
 |
축 직각 방향 변위흡수 |
 |
각 변위흡수 |
 |
비틀림 흡수 |
 |
진동 흡수 |
|
기능적 특성 |
방음 효과 |
내산 효과 |
내유 효과 |
내압력이 크다 |
|
| 구 성 |
|

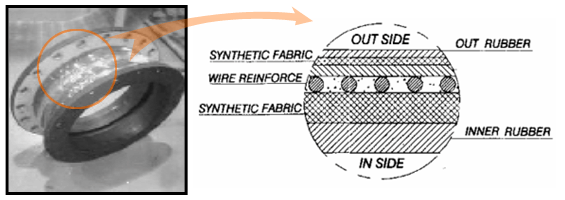

1. 벨로우즈(Bellows) 네오프렌 고무(내산성, 내유성 내마모성)를 주재료로 내부에는 강화 와이어
(내압력, 복원성)와 합성섬유(유연성, 인장성)의 제품
2. 기타 부재
 RETAINING RING - 이음의 형태 유지
CONTROL ROD - 이음의 신축을 안내하고 자중을 지지.
PIPE SLEEVE - 이음의 신축
FLANGE - AWWA C207 CLASS D |
|
| 사 례 |
|
- 율촌 화력발전소 CCPP용 RUBBER EXPANSION JOINT 400 X 203L, 1500 X 300L
- 인천 복합화력발전소 CCPP용 RUBBER EXPANSION JOINT : 500 X 200L
- 환경부 수도권 매립지 매립가스 자원화 사업의 RUBBER EXPANSION JOINT : 700 X 200L
- FIVE VERTICAL PUMP UNIT FOR MOSTOROD WTP 550 X 600L
|
|
|
|
|
|
|
