가스켓

기계나 장치로부터 유체(流體)가 새거나 먼지가 침입하는 것을 방지하기 위해 이용되는 기계부품 또는 그 재료. 드물게는 정지한 부분의 밀봉에 이용되는 것을 가스켓(gasket), 상대적으로 운동하는 부분의 밀봉에 이용되는 것을 패킹이라 하여 구분하기도 한다.
유압기기·압축기·펌프·보일러 등 액체나 기체가 밀폐되어 있는 용기의 접합면에서 내용물이 새지 않게, 또 이와 같은 용기의 회전축이나 왕복운동축 등이 관통하고 있는 경우에 그 관통부분에서 내부의 액체나 기체가 밖으로 새어나오지 않게 밀폐하기 위해 여러 가지 물질을 끼운다. 패킹은 밀봉하는 장소·압력·온도·운동 등의 차이에 따라 재질·형태도 다양하다.
재료로는 천연고무·인조고무·가죽·플라스틱·목면·석면·유리섬유·종이·목재 등의 비강체(非剛體) 물질을 주로 사용한다. 그 밖에 철·구리·납 및 그 합금 등의 금속을 함께 사용하는 수도 있다.
한편 상자에 넣는 짐을 운반할 때, 운반 도중에 흔들려서 내용물이 파손되지 않게 짐 둘레에 채우는 털실모양의 종이나 플라스틱도 패킹이라 한다.

PTFE GASKET

PTFE 솔리드 & 링 가스켓

PTFE SHEET를 타발 또는 절단하여 여러가지 필요한 형상으로 가공한 것이다.
함침된 filler에 따라 여러 제품으로 나뉜다. 강산, 강알칼리, 염소가스, 유기용제 등의 내약품성 오염을 피하는 유체에 사용
사용온도 : 150℃, Filler에 따라 최고 260℃까지 사용가능

PTFE 쿠션카스켓

탄력성이 풍부하며 비교적 낮은 평면으로 밀봉을 할 수 있으며 FLANGE에도 사용 할 수 있다.
강산,강알칼리, 저온유체, 산소, 염소가스, 유기용제, 부식성유체, 오염을 피하는 유체에 사용.

최고사용온도 : 260℃
최고사용압력 : 20kgf/cm2

PTFE 쿠션 가스켓 형상

단면

구조

용도

사용온도

압력

1.TEFLON Envelope
2.Compressed Asbestos Sheet

탄력있는 CUSHION재
(압축석면판, 압축 비석면판, 고무판 등)를 TEFLON 박판으로 피복한 GASKET이다.

탄력성이 풍부함으로 비교적 낮은 면압으로 밀봉되며 강산, 강알카리, 저온유체, 염소가스, 산소, 유기용제, 부식성 유체, 오염이 염려되는 유체에 사용한다.

150℃

20kg/cm²

TEFLON SOLID GASKET

TEFLON 수지를 압축성형하여 판형 관형 형태로 가공한 GASKET이다.

강산, 강알카리, 염소가스, 유기용재등의 내약품성, 오염이 염려되는 유체를 사용한다.

150℃

20kg/cm²

COMPRESSED GASKET

NON-ASBESTOS Gasket

비석면 가스켓은 우수한 품질의 비석면 섬유와 내유성이 뛰어난 합성고무를 사용, 기름에 안전하며 Sesl성이 우수한 제품이다. 특히 석면이 전혀 없는 비석면 섬유로 제작하여 석면이 사용되어서는 않되는 곳에 적합한 비석면 가스켓이다.

압력 : 30㎏/㎠ Max, 온도 : 350℃ Max
물, 알칼리-염 용액 : 30㎏/㎠ 200℃ Max
유기용매 : 20㎏/㎠ 150℃ Max
뜨거운 오일, 오일 가스, 프레온 가스 : 20㎏/㎠ 200℃ Max

ASBESTOS Gasket

석면 가스켓은 일반적인 저압용에서 고압용까지 여러형태의 제품이 있으며 특히 고온, 고압 오일 등 각종 유체에 대한 Seal성이 매우 우수하며 용도에 맞게 선택할 수 있는 폭이 넚은 것이 장점이다.

압력 : 60㎏/㎠ Max, 온도 : 500℃ Max
스팀 : 60㎏/㎠ Max
유기용매 : 25㎏/㎠ 200℃ Max
뜨거운 오일, 가스 : 30㎏/㎠ 360℃ Max
물, 알칼리-염 용액: 60 ㎏/㎠

GRAPHITE GASKET

그라파이트 시트를 일정한 치수로 타발 가공한 제품으로 플랜지면에 접점에 우수하며 온도변화에 대한 반응이 거의 없으므로 폭넓은 용도에 사용될 수 있다.
탄화수소 유기용제, LNG, 열수, 고온 고압증기, 밸브BONNET, 열교환기용 가스켓, 일반 배관 플랜지 가스켓 등에 사용.

온도 : -270~800℃
pH : 0~14

SPIRAL WOUND GASKET

이는 PTFE-금속 조합 가스켓으로 고온/고압에서 사용가능하도록 설계되었다. 적절한 압축두께를 조절 및 선정함으로서 큰 압축력이 작용하는 부분에 장착되어 수년간 사용가능하다. 석유화학계통의 파이프라인, 증류장치, 화력 발전소, 원자력 발전소, 증기터빈 엔진 등의 오일/고온고압 증기 장치에 사용된다. 이 가스켓은 V-처리된 얇은 금속 스트립과 PTFE수지를 단단히 감아서 제작되며 시작과 마무리 단계에 몇몇 부분에 접침과 점용접을 한다.

고온 고압에 뛰어난 기능을 발휘 한다.
무제한의 대구경 치수 제작이 가능하다.
탁월한 SEALING효과를 가져온다.
경제적인 가격으로 제작이 가능하다.
탈 부착이 용이하다.
HOOP의 탄성기능과 FILLER의 완충작용에 의한 상승 효과를 가져온다.
FLANGE와의 접촉성이 좋다.
고 저압용의 모든 FLANGE에 사용이 가능하다.

SPIRAL WOUND GASKET의 특징으로는

완전한 씰링성이 구현되므로 가스켓의 장착에 특별한 기술이 요하지 않는다.
　(예 : 4.5mm 두께의 가스켓은 3.2~3.4mm 정도 압축된다.)

고온/고압이 동시에 작용하는 환경이나 갑자기 운전조건이 변화는 상황에서도 안전한 씰링을 보장한다.
　열이나 압력의 연속적인 충격이나 강화에도 부러지거나 유체의 누수가 일어나지 않는다.

극저온에서도 누수의 발생이 없다.

주기적으로 이음재질이나 필터가 교환될 수 있는 파이프 후렌지나 다양한 기기의 조인트에 사용되어 완전한
　씰링을 보장한다.

접동면의 깨끗한 표면처리나 후렌지 끝마무리가 부족한 상황에서도 사용가능하므로 장치비가 절약된다.

후렌지 표면에 달라붙지 않고 청소나 가스켓의 교환이 간단하다.

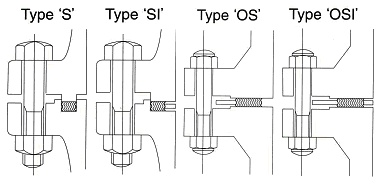

○ Spiral Wound Gasket 체결형상

Spiral Wound Gasket 형상

형상

제품형태

용도

성능

기본형

홈형 또는 삽입형의 후렌지 및 밸브용으로서 고온 고압의 STEAM, GAS, WATER등 유체 후렌지와 극저온용 후렌지 등에 사용.

온도 : 600"C,
압력 :425kg/cm²
(ANSI 클라스 2500LB)

내륜붙이

삽입형관 후렌지에 사용.

외륜붙이

평면좌의관 후렌지 및 밸브에 내, 외륜형의 내압을 구하지 않는 고온 및 극저온의 경우 사용

내외륜붙이

평면좌의관 후렌지로서 내,외륜의 장점을 필요로 하는 개소

테프론

내부식성이 강한 테프론을 사용하므로 부식성 유체(GAS포함), 강산, 알카리 용액, 유기용재의 경우 등에 사용함. 또한 후렌지면과의 친화성이 좋고 기밀이 우수하므로 어떤 유체에도 사용이 가능하다.

온도:200~260"C
압력:150kg/cm²
(ANSI 클라스 900LB)

표준치수 : KS, JIS, API
해당규격 : KS B 1518, JIS F 7102, 405SU, 520SU, JPI 75-41-85, API 601-82

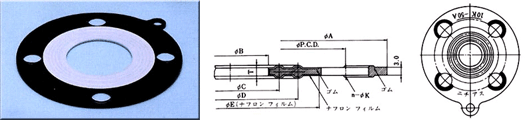

PTFE+Rubber 에필론 가스켓

PTFE를 Rubber(EPDM, NBR, CR, NR 등)로 입힌 가스켓 사용되는 환경에 따라 Rubber의 종류를 달리
채용한다.

니트릴 부타이엔 고무(NBR)
산업기계, 건설기계, 이화학기기, 자동차, 항공기, 주방용품 등의 분야에서 윤활유나 작동유, 연료유 등의
- 씰로서 가장 적당하고 사용량도 제일 많다.
50~120℃에서 사용 가능하며 내유성과 저온특성이 뛰어나며 니트릴량이 많은 것은 내영성이나 기계적
- 성질이 좋고 내가스투과성이 우수하다.

천연고무(NR)
탄성, 내마모성, 저온성 등이 뛰어나지만 내유성, 내열성, 내후성, 내오존성 등은 좋지 않다.

불소고무(FKM, 일명 바이톤 고무)
내열성, 내한성, 내유성, 내약품성이 가장 우수한 고무이다.
200℃에서도 물성의 저하가 적고 단시간이면 300℃에서도 사용가능하다.
가격은 높은편이나 보다 신뢰성이 요구되는 고도의 산업기계나 부품 등의 씰, 가스켓용으로 많이 사용되며 - 부품의 교환에 필요한 경비나 정지중의 생산성 감소 등을 고려하면 염가이다.

에틸렌-프로필렌-디엔 삼원공중합체 고무(EPDM)
내오존성, 내후성, 내열성, 내용제성 등이 뛰어나고 비중이 작은 특성이 있다.

클로로프렌 고무(CR)
내후성, 내약품성이 좋고 기체투과성이 작으며 난연성이 있다.
기체를 씰링하는 경우 저온에서 주의가 필요하다.

Double Jacked Metal Gasket

석면 및 비석면판, 흑연시트와 테프론 등을 충진재로하고 여러 종류의 금속재질을 피복재로하여 제작한 금속 피복 GASKET이다.
복잡한 평면형태이나 대구경의 것도 제작이 가능하고 금속에 가까운 내열성과 충진재에 의한 양호한 쿠숀성으로 인하여 매우 광범위하게 사용이 되고 있으며, 또한 원형 뿐만 아니라 타원형, 직사각형과 같은 특수한 형태 제작이 가능하고 필요에 따라 열교환기의 가지붙이 GASKET 제작이 용이하므로 관후렌지, 기계 및 열교환기의 조인트와 같은 부분에 광범위하게 사용되고 있다.

사용온도 : 530°C 사용압력 60kgf/㎠
재질: CARBON STEEL, SUS304, SUS316, SUS316L, TITANIUM등
충진재 : 석면,흑연, 테프론, 비석면 등

Double Jacked Metal Gasket 형상

단면

구조

용도

전피복형

석면보드등 충진재를 중심으로 박판금속을로 피복한 상태

열교환기, 고압용기, 보일러, 밸브본네트, 관후렌지 등

파형 전피복형

전피복형 표면에 파형으로 몰딩한 상태로서 탄성 및 씰성이 뛰어나므로 후렌지면이 거칠 때 사용

압력용기, 보일러 등.

이중 피복형

전피복형을 한 번 더 피복한 상태로서 고온 고압용으로 사용

열배관기, 열교환기, 밸브본네트 등.

원형

GASKETDML 단면이 원형으로된 상태

일반기기 HEAD GASKET PISTION RING

Filler 재질 : Asbestos, Non-asbestos, Graphite, PTFE, Ceramic

Ring Joint Gasket

링조인트 GASKET는 고온 고압의 증기 , 가스, 용제 등을 취급하는 프로세스 라인의 일반 배관기기를 시초로 TOWER, 고압용기, 밸브의 본네트 등의 진공에서 700kgf/cm²의 광범위한 범위에서 사용되고 있으며 석유정제공업, 석유화학공업, 무기화학공업 및 화력 발전소에 없어서는 안될 GASKET이며, 국제적 호환성이 있는 대표적인 GASKET이다.
대표적인 형상으로는 타원형과 팔각형이 있으며 특정작업 조건에서 GASKET를 선택할 수 있도록 다양한 형태를 제작, 공급하고 있다.

재질 : Carbon Steel, Soft Iron, SUS304, SUS 316L
